Projekte
Fuhrländer
FL1000
Einzelblattmontage mit Hebetraverse
Grund des Einsatzes: Austausch eins defekten Rotorblatts
An einer Windenergieanlage vom Typ Fuhrländer FL1000 mit 70 m Nabenhöhe wurde ein Rotorblattaustausch durchgeführt. Das Rotorblatt LM26.1 mit einem Eigengewicht von 4,5 t wurde mithilfe einer Hebetraverse an der Nabe montiert.
Im Anschluss erfolgte die Einstellung des Blattwinkels sowie die Auswuchtung des Rotors.
Senvion 3XM
Blattlagertausch ohne Großkran
Grund des Einsatzes: Defektes Blattlager
An einer Senvion 3XM wurde ein defektes Blattlager ausgetauscht. Dabei kam kein Großkran zum Einsatz, sondern das bodengestützte Windensystem (BGWS). Das 16 Tonnen schwere und 56 Meter lange Rotorblatt wurde über eine Seilstrecke kontrolliert abgelassen und anschließend mithilfe eines 100-t-Hilfskrans waagerecht am Boden abgelegt. Danach erfolgte der Austausch des Blattlagers.
Die Windenergieanlage konnte bereits in derselben Woche wieder in Betrieb genommen werden. Durch den Verzicht auf einen Großkran ließen sich sowohl die Reaktionszeit als auch die Instandsetzungskosten deutlich reduzieren.
Neue Lagerhalle der BKB Energy
Hier werden zukünftig auf 450m² Komponenten und Ersatzteile gelagert.
Zusätzlich findet unsere Werkstatt zur Instandsetzung, Service und Sonderbau von mechanischen Bauteilen ihren Platz.
Senvion MM82
Blattlagertausch mit Großkran
Grund des Einsatzes: Zwei defekte Blattlager

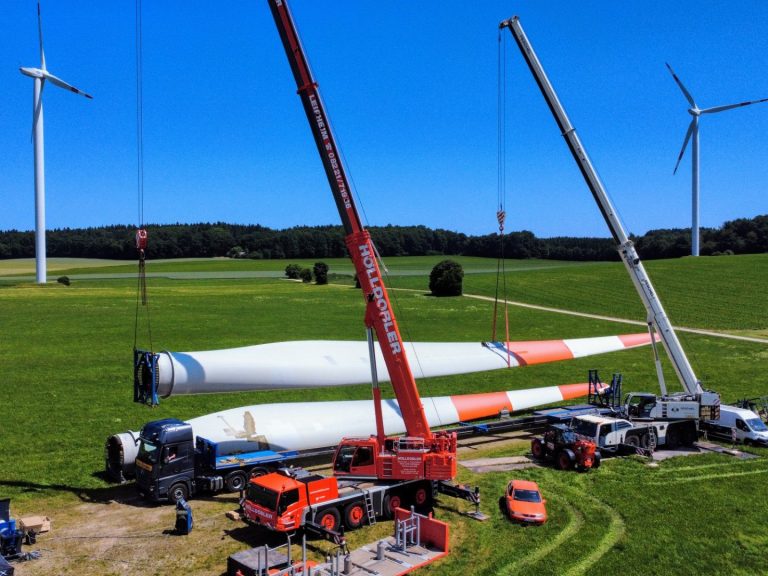

Bei diesem Einsatz wurde der Rotor demontiert und in waagerechter Position abgelegt. Anschließend wurden die drei Rotorblätter schrittweise mithilfe beider Krane aus dem GFK-Spinner herausgeführt, um die defekten Blattlager auszutauschen.
Nach dem Austausch erfolgte die Remontage des Rotors sowie die anschließende Inbetriebnahme der WEA.
Der gesamte Einsatz dauerte vier Tage.
Fuhrländer FL1000

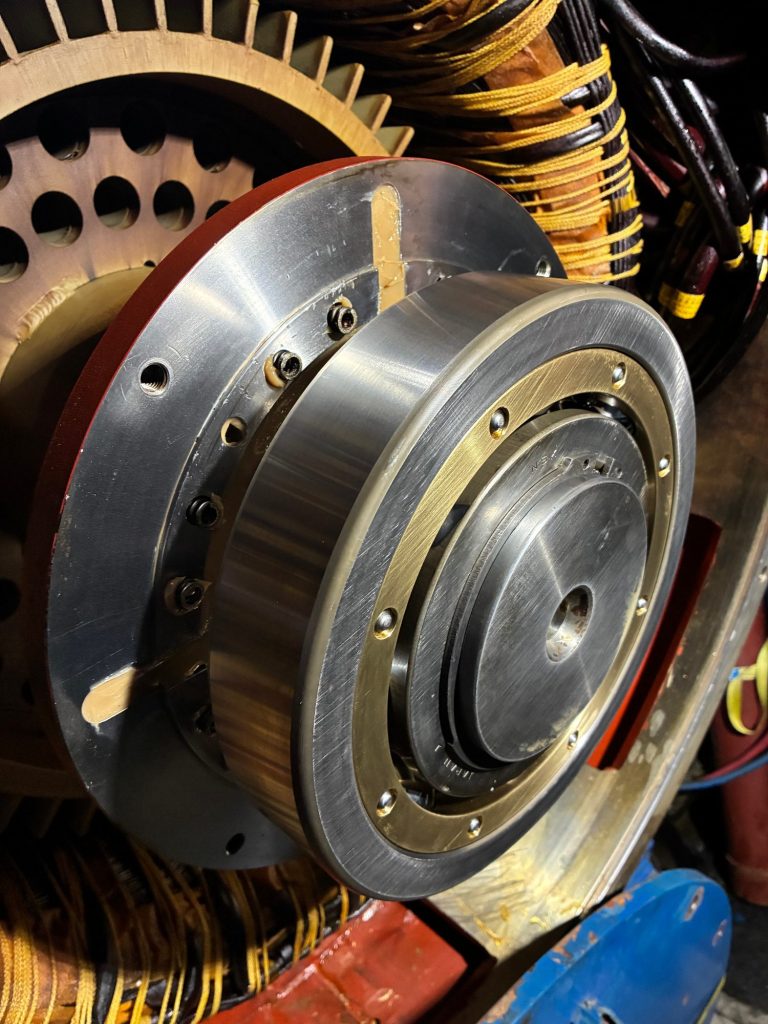

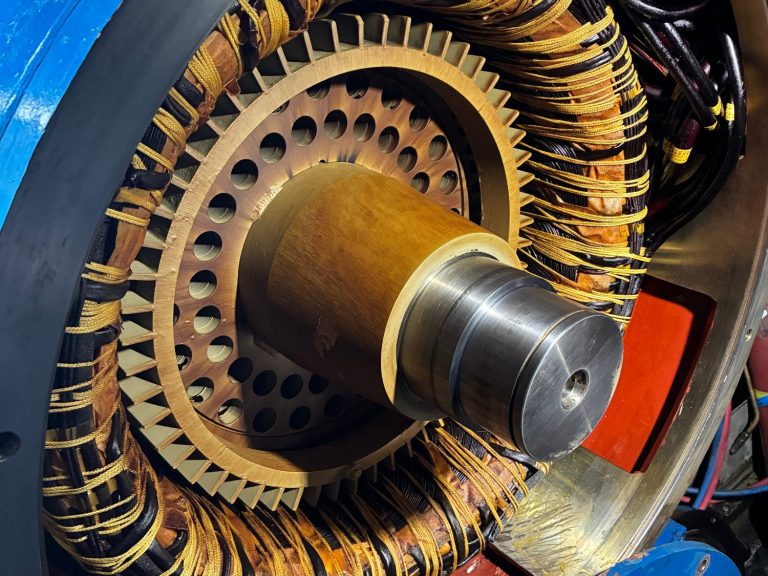

Generatorlagertausch
Grund des Einsatzes: Zwei defekte Generatorlager

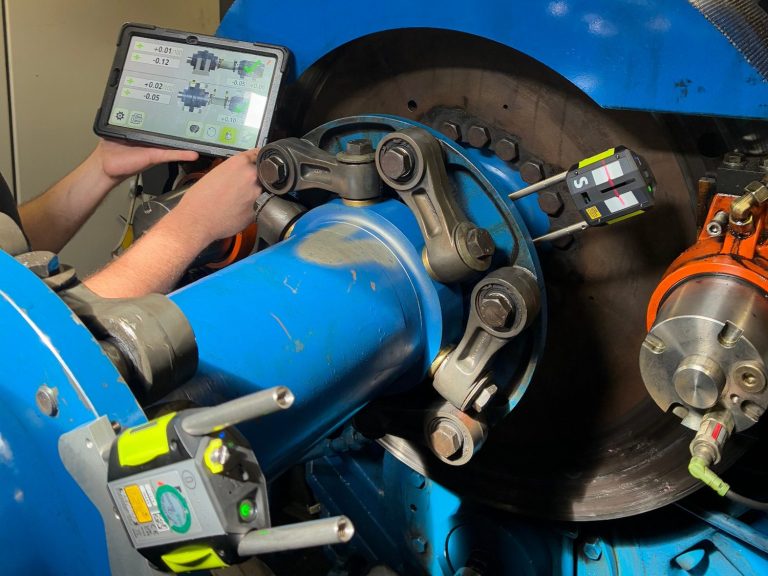

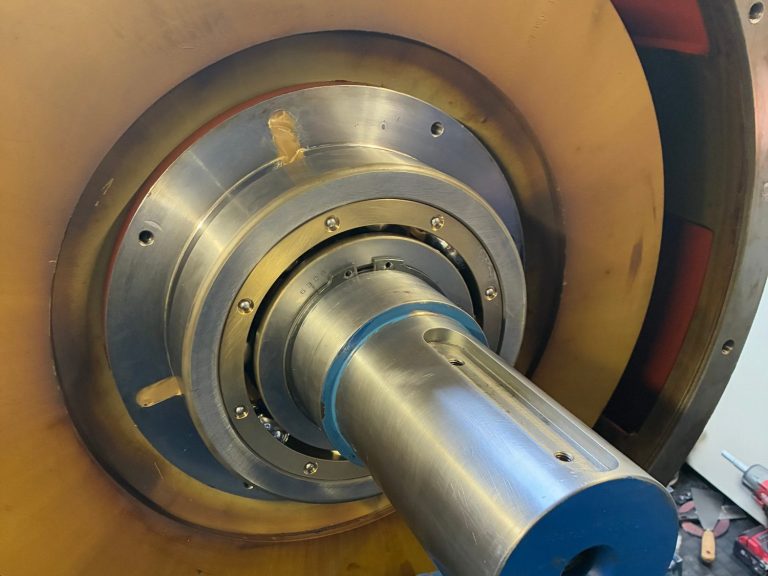

Im Rahmen dieses Einsatzes wurden die Generatorlager A und B ausgetauscht. Die Arbeiten erfolgten direkt auf der Windenergieanlage. Hierzu wurden zunächst die Lagerschilde demontiert, anschließend die beiden defekten Lager fachgerecht ersetzt. Abschließend wurde eine Generatorausrichtung durchgeführt.
Fuhrländer
FL2500

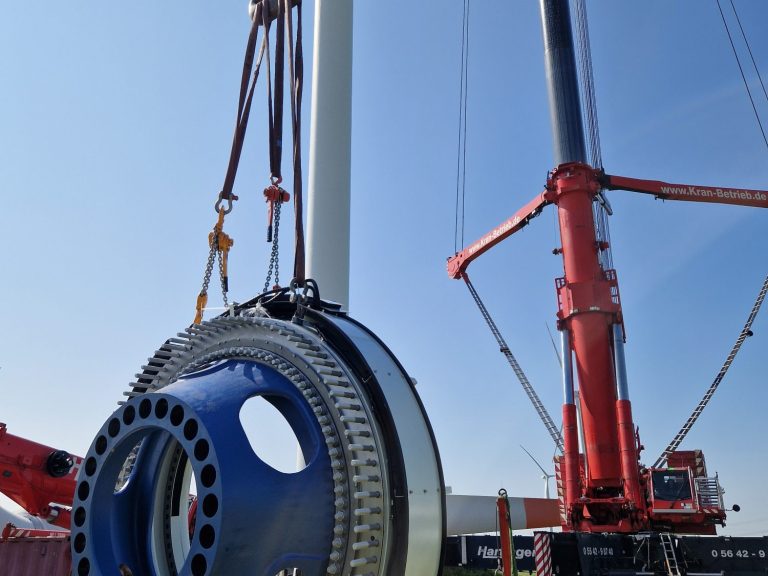

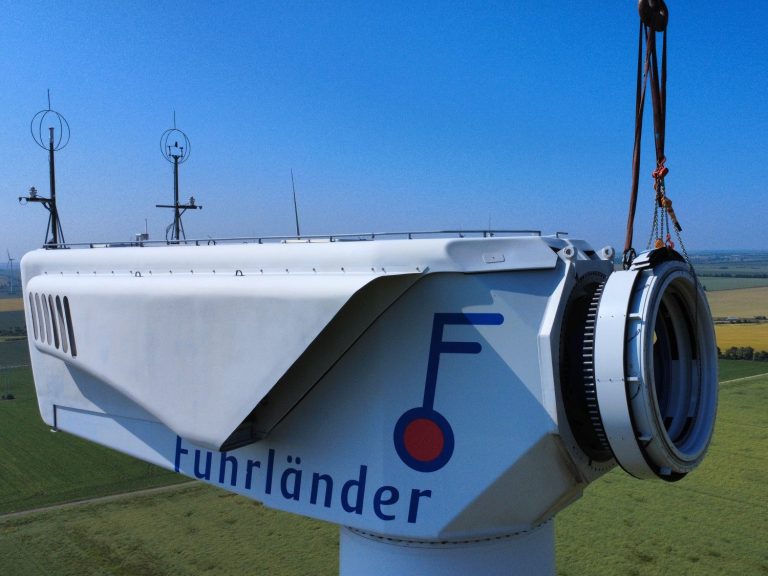

Rotorlagertausch
Einsatzbeschreibung:

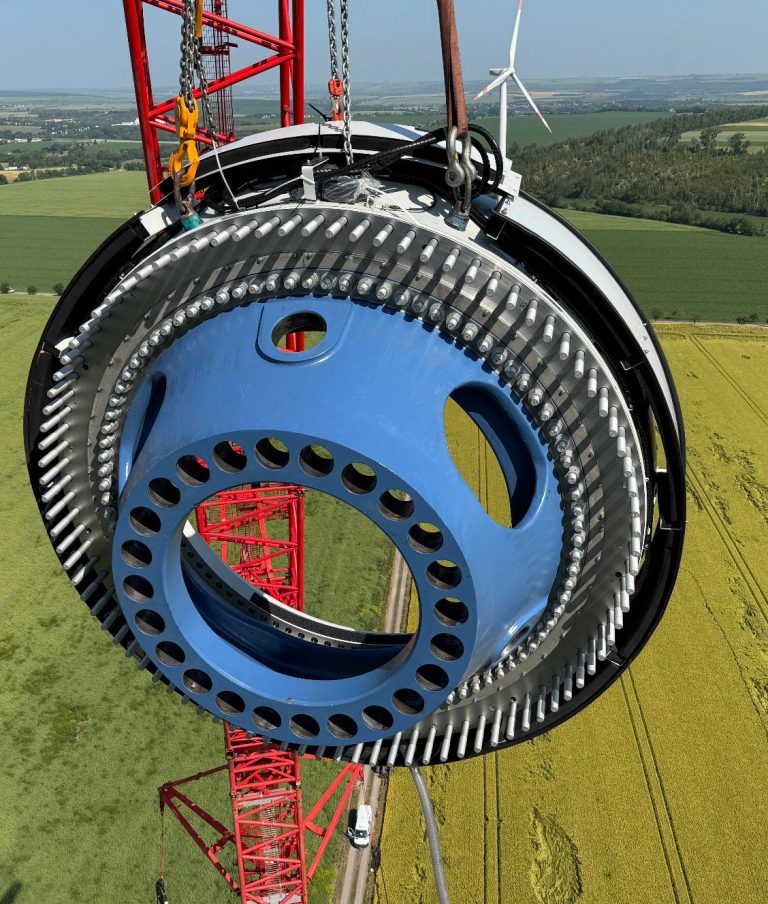

Aufgrund eines Defekts am ölgeschmierten Rotorlager wurde der Rotor gemeinsam mit dem bestehenden Lager demontiert. Vor der Installation der neuen fettgeschmierten Rotorlager-Einheit (MBU) des Herstellers Eolotec, war eine Überarbeitung des Maschinenträgers erforderlich. Im Anschluss erfolgt die Remontage des Rotorlagers und des Rotors.
Im Maschinenhaus wurde die Ölpumpeneinheit und deren Anbauteile des bisherigen Rotorlagers demontiert und durch ein neues Zentralschmiersystem ersetzt. Die erweiterte Sensorik und Steuerung der MBU wurde in die bestehende Anlagensteuerung integriert.
Senvion MM92

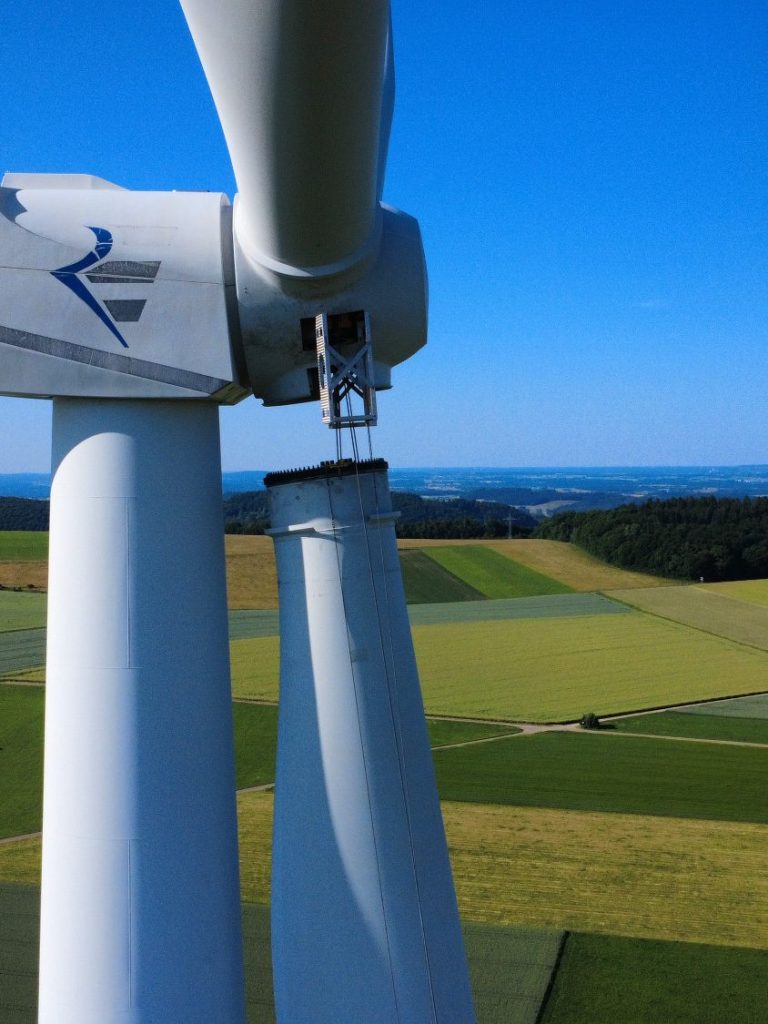

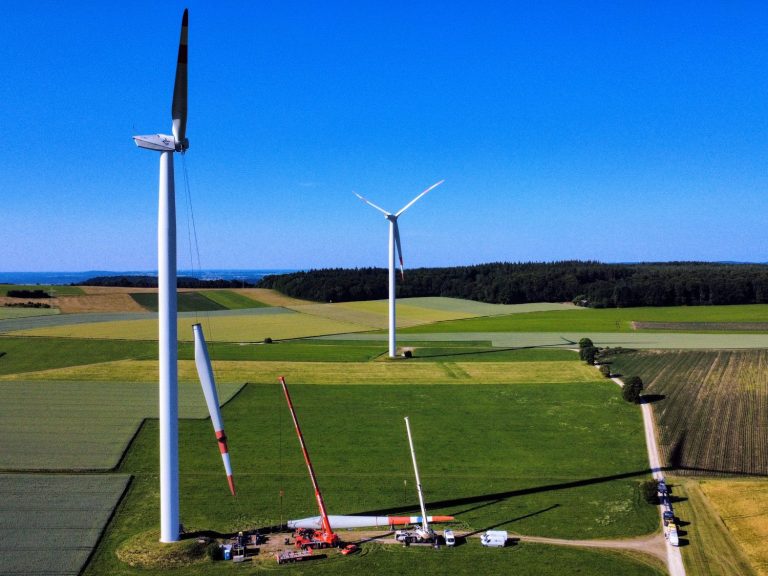

Blatttausch ohne Großkran
Einsatzbeschreibung:
Austausch eines defekten Rotorblattes mithilfe des bodengestützten Windensystems (BGWS) der Deutschen Windtechnik.
Im ersten Schritt wurde die Nabe mit dem für den Einsatz benötigten Equipment aufgerüstet und vorbereitet. Das beschädigte Rotorblatt wurde anschließend über ein Umlenksystem entlang einer Seilstrecke kontrolliert bis zum Boden abgelassen. Ein Hilfskran unterstützte das Handling beim Ablegen des Blattes in die Bodeneinheit des BGWS Systems.
Das Umlagern der beiden Rotorblätter erfolgte mithilfe eines zweiten Krans. Im Anschluss wurde das Blattlager umgebaut und das Rotorblatt wieder fachgerecht an der Nabe montiert.
